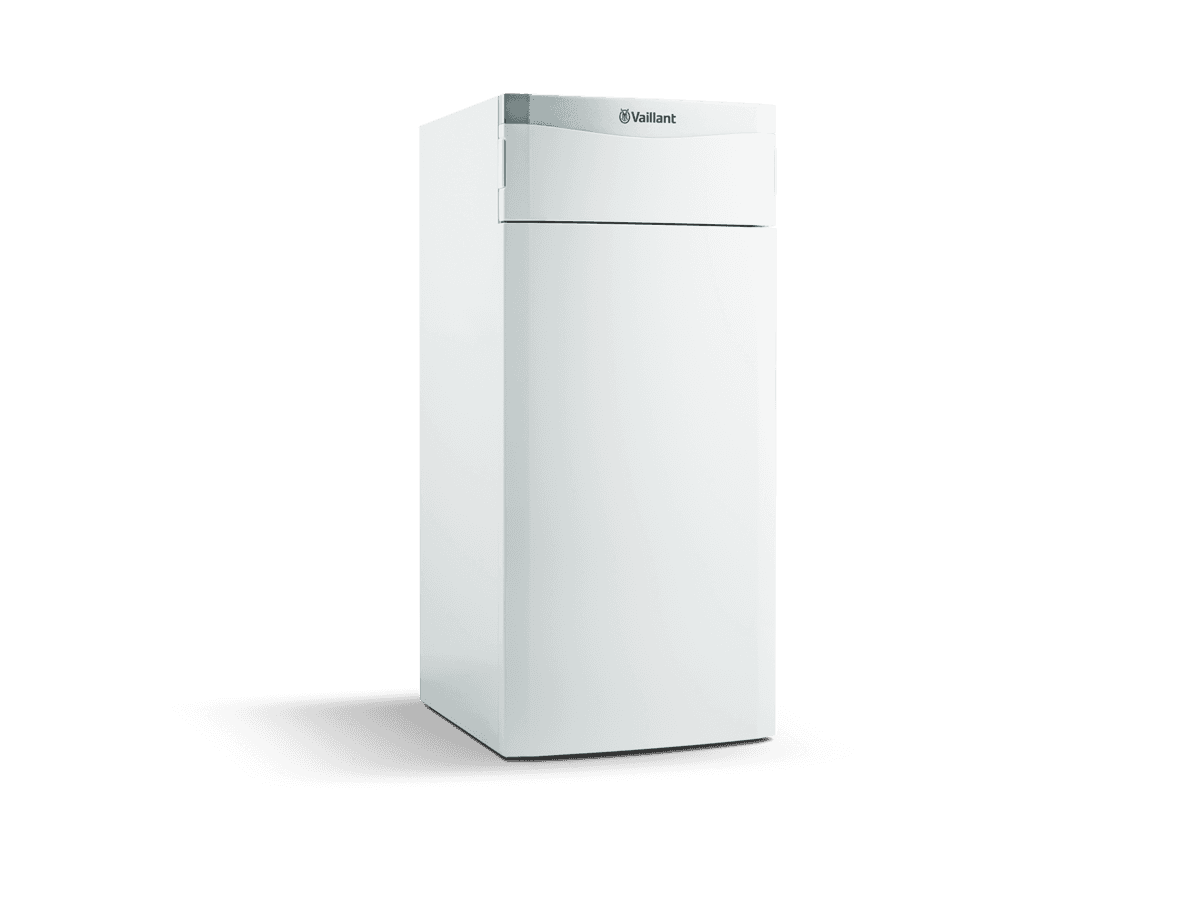

Dizalica topline s mogučnošću odabira izvora toplineflexoTHERM exclusive

Učinkovita, fleksibilna i iznimno tiha - toplotna pumpa za sve primjene.

Primjenjivo za različite izvore energije: tlo, zrak i vodu
Toplo zimi i hladno ljeti
Visok COP i moderan spiralni kompresor
Daljinsko upravljanje putem aplikacije my VAILLANT, regulacije sensoCOMFORT 720, te internet komunikacijskog modula

flexoTHERM exclusive je vrhunska toplotna pumpa namijenjena vlasnicima domova koji cijene udobnost, energetsku efikasnost i održivost. Dizajnirana za rad s različitim izvorima toplote, uključujući zemlju, podzemne vode i vanjski zrak, predstavlja moderno i dugoročno rješenje za grijanje vašeg doma. Zahvaljujući vrhunskom inženjeringu i visokoj energetskoj efikasnosti, osigurava pouzdano grijanje i pripremu potrošne tople vode, uz istovremeno smanjenje troškova energije. Integrisani internetski modul omogućava jednostavno upravljanje sistemom putem aplikacije na pametnom telefonu, bilo kada i s bilo kojeg mjesta. Dostupna je u rasponu snage od 5 do 19 kW (B0/W35), a u kombinaciji sa širokim izborom spremnika potrošne tople vode optimizovanih za rad s toplotnim pumpama može se prilagoditi individualnim potrebama za grijanjem i toplom vodom.

Pogodno za:

Grijanje
Topla voda
Hlađenje

Tehnički podaci

Pregled tehničkih specifikacija

flexoTHERM exclusive
VWF 57/4	VWF 57/4 230 V	VWF 86/4	VWF 87/4 230 V	VWF 117/4	VWF 117/4 230 V	VWF 157/4	VWF 197/4

ErP

Razred energetske učinkovitosti na grijanju 35º	Razred energetske učinkovitosti na grijanju 35º
Razred energetske učinkovitosti na grijanju 55º	Razred energetske učinkovitosti na grijanju 55º
ErP Seasonal Space Heating Energy Efficiency Low Temp (average)	ErP Seasonal Space Heating Energy Efficiency Low Temp (average)	184 %	176 %	202 %	167 %	201 %	183 %	196 %	187 %
ErP Seasonal Space Heating Energy Efficiency Medium Temp (average)	ErP Seasonal Space Heating Energy Efficiency Medium Temp (average)	131 %	128 %	147 %	129 %	142 %	136 %	143 %	142 %

flexoTHERM exclusive
VWF 57/4	VWF 57/4 230 V	VWF 86/4	VWF 87/4 230 V	VWF 117/4	VWF 117/4 230 V	VWF 157/4	VWF 197/4

električni priključak

Potrošnja električne energije uklj. dodatno električno grijanje (maks)	Potrošnja električne energije uklj. dodatno električno grijanje (maks)	11,5 kW	11,5 kW	12,8 kW	12,8 kW	14,1 kW	14,1 kW	15,6 kW	17,8 kW
Potrošnja električne energije za Elektro grijač (maks)	Potrošnja električne energije za Elektro grijač (maks)	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW
Električni priključak od regulator	Električni priključak od regulator	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)	230 V (50 Hz)
Električni priključak od Elektro grijač	Električni priključak od Elektro grijač	400 V (50 Hz)	230 V (50 Hz)	400 V (50 Hz)	230 V (50 Hz)	400 V (50 Hz)	230 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)
tip osigurača	tip osigurača	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A

Rashladno sredstvo

Sadržaj krug grijanja	Sadržaj krug grijanja	3,2 l	3,2 l	3,9 l	3,9 l	4,4 l	4,4 l	5,8 l	6,5 l
Sadržaj tekućina za prijenos topline	Sadržaj tekućina za prijenos topline	2,5 l	2,5 l	3,1 l	3,1 l	3,6 l	3,6 l	4,5 l	5,3 l

hidraulika

Pump Volume Flow (min)	Pump Volume Flow (min)	660 l/h	-	1.020 l/h	-	1.350 l/h	-	1.720 l/h	2.300 l/h
Pump Volume Flow / visina crpenja crpke na ΔT=8 K (maks)	Pump Volume Flow / visina crpenja crpke na ΔT=8 K (maks)	1.070 l/h / 690 mbar	-	1.510 l/h / 560 mbar	-	1.990 l/h / 530 mbar	-	2.650 l/h / 840 mbar	3.440 l/h / 750 mbar

priključci

priključne mjere grijanje (polazni vod, povratni vod)	priključne mjere grijanje (polazni vod, povratni vod)	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″
priključne mjere Izvor topline (polazni vod, povratni vod)	priključne mjere Izvor topline (polazni vod, povratni vod)	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″

dimenzija

Visina / širina / dubina	Visina / širina / dubina	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm	1.183 mm / 595 mm / 600 mm
Težina (neto težina)	Težina (neto težina)	145 kg	145 kg	160 kg	160 kg	168 kg	168 kg	176 kg	187 kg
težina, spreman za rad	težina, spreman za rad	151 kg	151 kg	167 kg	167 kg	175 kg	175 kg	187 kg	200 kg

ograničenja

Temperatura polaznog voda (pogon grijanja) (min - maks)	Temperatura polaznog voda (pogon grijanja) (min - maks)	25 - 65 °C	25 - 65 °C	25 - 65 °C	25 - 65 °C	25 - 65 °C	25 - 65 °C	25 - 65 °C	25 - 65 °C
Temperatura polaznog voda (s opcijom dogrijavanja putem elektro grijača) (pogon grijanja) (min - maks)	Temperatura polaznog voda (s opcijom dogrijavanja putem elektro grijača) (pogon grijanja) (min - maks)	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C
Dopušteni radni tlak Izvor topline (maks)	Dopušteni radni tlak Izvor topline (maks)	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Dopušteni radni tlak Krug grijanja (maks)	Dopušteni radni tlak Krug grijanja (maks)	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar	3 bar
Startna stuja dizalica topline (sa limitatorom)	Startna stuja dizalica topline (sa limitatorom)	15,0 A	15,0 A	19,0 A	19,0 A	22,0 A	22,0 A	26,0 A	30,0 A
Current Consumption dizalica topline	Current Consumption dizalica topline	20,2 A	20,2 A	21,2 A	21,2 A	24,4 A	24,4 A	26,1 A	31,2 A
Current Consumption kompresor, regulator, Elektro grijač	Current Consumption kompresor, regulator, Elektro grijač	20,2 A	20,2 A	21,2 A	21,2 A	24,4 A	24,4 A	26,1 A	31,2 A
Current Consumption kompresor, regulator	Current Consumption kompresor, regulator	9 A	9 A	10 A	10 A	13,2 A	13,2 A	14,9 A	20 A
Current Consumption regulator, Elektro grijač	Current Consumption regulator, Elektro grijač	15,2 A	15,2 A	15,2 A	15,2 A	15,2 A	15,2 A	15,2 A	15,2 A
volumen prostorije za postavljanje (acc. to EN 378) (min)	volumen prostorije za postavljanje (acc. to EN 378) (min)	3,41 m³	3,41 m³	5,45 m³	5,45 m³	5,68 m³	5,68 m³	6,93 m³	8,98 m³
udaljenost cjevovoda tekućina za prijenos topline (DN 40) (maks)	udaljenost cjevovoda tekućina za prijenos topline (DN 40) (maks)	10 m	10 m	10 m	10 m	10 m	10 m	10 m	10 m
udaljenost cjevovoda tekućina za prijenos topline (DN 50) (maks)	udaljenost cjevovoda tekućina za prijenos topline (DN 50) (maks)	30 m	30 m	30 m	30 m	30 m	30 m	30 m	30 m

flexoTHERM exclusive
VWF 57/4	VWF 57/4 230 V	VWF 86/4	VWF 87/4 230 V	VWF 117/4	VWF 117/4 230 V	VWF 157/4	VWF 197/4

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W35	5,28 kW / 1,20 kW / 4,41	5,28 kW / 1,20 kW / 4,41	8,82 kW / 1,82 kW / 4,84	8,82 kW / 1,82 kW / 4,84	11,18 kW / 2,34 kW / 4,77	11,18 kW / 2,34 kW / 4,77	14,39 kW / 3,07 kW / 4,69	19,62 kW / 4,32 kW / 4,54
Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W55	5,34 kW / 1,85 kW / 2,89	5,34 kW / 1,85 kW / 2,89	8,94 kW / 2,78 kW / 3,22	8,94 kW / 2,78 kW / 3,22	11,33 kW / 3,00 kW / 3,10	11,33 kW / 3,00 kW / 3,10	14,65 kW / 4,67 kW / 3,14	19,94 kW / 6,26 kW / 3,18

električni priključak

Electrical Connection Type	Electrical Connection Type	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak
Potrošnja električne energije za crpka za grijanje for B0/W35 s 3 K Širenje	Potrošnja električne energije za crpka za grijanje for B0/W35 s 3 K Širenje	25 W	25 W	30 W	30 W	45 W	45 W	60 W	74 W
Potrošnja električne energije za crpka za rasolinu for B0/W35	Potrošnja električne energije za crpka za rasolinu for B0/W35	44 W	44 W	62 W	62 W	64 W	64 W	83 W	121 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,1 t	3,1 t	5,01 t	5,01 t	5,22 t	5,22 t	6,37 t	8,25 t
količina rashladnog sredstva	količina rashladnog sredstva	1,50 kg	1,50 kg	2,4 kg	2,4 kg	2,5 kg	2,5 kg	3,05 kg	3,98 kg

hidraulika

strujanje mase crpke od grijanje s 5 K Širenje	strujanje mase crpke od grijanje s 5 K Širenje	920 l/h	920 l/h	1.530 l/h	1.530 l/h	1.920 l/h	1.920 l/h	2.450 l/h	3.320 l/h
strujanje mase crpke od Izvor topline for B0/W35 s 3 K Širenje	strujanje mase crpke od Izvor topline for B0/W35 s 3 K Širenje	1.290 l/h	1.290 l/h	2.320 l/h	2.320 l/h	3.000 l/h	3.000 l/h	3.590 l/h	4.780 l/h

emisija buke

Vrijednost razine zvuka na B0/W35	Vrijednost razine zvuka na B0/W35	39,8 dB(A)	39,8 dB(A)	42,4 dB(A)	42,4 dB(A)	45,2 dB(A)	45,2 dB(A)	49,9 dB(A)	48,4 dB(A)
Vrijednost razine zvuka na B0/W55	Vrijednost razine zvuka na B0/W55	40,6 dB(A)	40,6 dB(A)	49,9 dB(A)	49,9 dB(A)	47,2 dB(A)	47,2 dB(A)	48,0 dB(A)	48,0 dB(A)

flexoTHERM exclusive
VWF 57/4	VWF 57/4 230 V	VWF 86/4	VWF 87/4 230 V	VWF 117/4	VWF 117/4 230 V	VWF 157/4	VWF 197/4

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for A-7/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A-7/W35	4,34 kW / 1,35 kW / 3,2	4,34 kW / 1,35 kW / 3,2	6,45 kW / 2,01 kW / 3,21	6,45 kW / 2,01 kW / 3,21	8,4 kW / 2,85 kW / 2,94	8,4 kW / 2,85 kW / 2,94	11,17 kW / 3,41 kW / 3,28	14,58 kW / 4,71 kW / 3,09
Nazivni učin / potrošnja struje / COP faktor grijanja for A2/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A2/W35	5,63 kW / 1,36 kW / 4,14	5,63 kW / 1,36 kW / 4,14	7,79 kW / 1,99 kW / 3,91	7,79 kW / 1,99 kW / 3,91	10,27 kW / 2,68 kW / 3,83	10,27 kW / 2,68 kW / 3,83	13,81 kW / 3,38 kW / 4,09	17,35 kW / 4,69 kW / 3,70
Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W35	6,16 kW / 1,31 kW / 4,69	6,16 kW / 1,31 kW / 4,69	8,74 kW / 1,91 kW / 4,58	8,74 kW / 1,91 kW / 4,58	11,45 kW / 2,50 kW / 4,58	11,45 kW / 2,50 kW / 4,58	15,19 kW / 3,21 kW / 4,73	19,78 kW / 4,50 kW / 4,39
Nazivni učin / potrošnja struje / COP faktor grijanja for A10/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A10/W35	6,42 kW / 1,30 kW / 4,94	6,42 kW / 1,30 kW / 4,94	8,98 kW / 1,89 kW / 4,74	8,98 kW / 1,89 kW / 4,74	12,12 kW / 2,52 kW / 4,80	12,12 kW / 2,52 kW / 4,80	16,18 kW / 3,27 kW / 4,95	20,48 kW / 4,46 kW / 4,59
Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W55	6,09 kW / 1,97 kW / 3,09	6,09 kW / 1,97 kW / 3,09	9,45 kW / 2,95 kW / 3,21	9,45 kW / 2,95 kW / 3,21	12,20 kW / 3,84 kW / 3,17	12,20 kW / 3,84 kW / 3,17	15,88 kW / 4,88 kW / 3,25	20,83 kW / 6,62 kW / 3,15
Učinak hlađenja / potrošnja struje / EER faktor hlađenja for A35/W18	Učinak hlađenja / potrošnja struje / EER faktor hlađenja for A35/W18	6,53 kW / 1,59 kW / 4,12	6,53 kW / 1,59 kW / 4,12	8,52 kW / 2,73 kW / 3,12	8,52 kW / 2,73 kW / 3,12	12,02 kW / 3,67 kW / 3,28	12,02 kW / 3,67 kW / 3,28	15,76 kW / 4,23 kW / 3,73	20,22 kW / 6,13 kW / 3,30

električni priključak

Potrošnja električne energije za crpka za grijanje for A7/W35 s 5 K Širenje	Potrošnja električne energije za crpka za grijanje for A7/W35 s 5 K Širenje	28 W	28 W	36 W	36 W	50 W	50 W	70 W	78 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,1 t	3,1 t	5,01 t	5,01 t	5,22 t	5,22 t	6,37 t	8,25 t
količina rashladnog sredstva	količina rashladnog sredstva	1,5 kg	1,5 kg	2,4 kg	2,4 kg	2,5 kg	2,5 kg	3,05 kg	3,98 kg

hidraulika

strujanje mase crpke od grijanje	strujanje mase crpke od grijanje	-	1.070 l/h	-	1.510 l/h	-	1.990 l/h	-	-

emisija buke

Vrijednost razine zvuka na A7/W35	Vrijednost razine zvuka na A7/W35	40,3 dB(A)	40,3 dB(A)	45,8 dB(A)	45,8 dB(A)	44,4 dB(A)	44,4 dB(A)	48,7 dB(A)	48,1 dB(A)
Vrijednost razine zvuka na A7/W55	Vrijednost razine zvuka na A7/W55	40,9 dB(A)	40,9 dB(A)	52,7 dB(A)	52,7 dB(A)	46,1 dB(A)	46,1 dB(A)	48,0 dB(A)	46,4 dB(A)

flexoTHERM exclusive
VWF 57/4	VWF 57/4 230 V	VWF 86/4	VWF 87/4 230 V	VWF 117/4	VWF 117/4 230 V	VWF 157/4	VWF 197/4

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W35	6,32 kW / 1,35 kW / 4,70	6,32 kW / 1,35 kW / 4,70	9,94 kW / 1,92 kW / 5,17	9,94 kW / 1,92 kW / 5,17	12,88 kW / 2,47 kW / 5,22	12,88 kW / 2,47 kW / 5,22	16,68 kW / 3,10 kW / 5,37	23,00 kW / 4,42 kW / 5,20
Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W55	6,23 kW / 2,12 kW / 2,94	6,23 kW / 2,12 kW / 2,94	10,28 kW / 2,96 kW / 3,47	10,28 kW / 2,96 kW / 3,47	13,22 kW / 3,93 kW / 3,36	13,22 kW / 3,93 kW / 3,36	17,03 kW / 4,79 kW / 3,55	23,70 kW / 6,74 kW / 3,52

električni priključak

Potrošnja električne energije za crpka za grijanje for W10/W35 s 5 K Širenje	Potrošnja električne energije za crpka za grijanje for W10/W35 s 5 K Širenje	35 W	35 W	45 W	45 W	55 W	55 W	100 W	110 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,1 t	3,1 t	5,01 t	5,01 t	5,22 t	5,22 t	6,37 t	8,25 t
količina rashladnog sredstva	količina rashladnog sredstva	1,5 kg	1,5 kg	2,4 kg	2,4 kg	2,5 kg	2,5 kg	3,05 kg	3,98 kg

hidraulika

strujanje mase crpke od grijanje	strujanje mase crpke od grijanje	1.100 l/h	1.100 l/h	1.720 l/h	1.720 l/h	2.170 l/h	2.170 l/h	2.920 l/h	3.990 l/h

emisija buke

Vrijednost razine zvuka na W10/W35	Vrijednost razine zvuka na W10/W35	41,2 dB(A)	41,2 dB(A)	47,9 dB(A)	47,9 dB(A)	45,0 dB(A)	45,0 dB(A)	49,9 dB(A)	50,6 dB(A)
