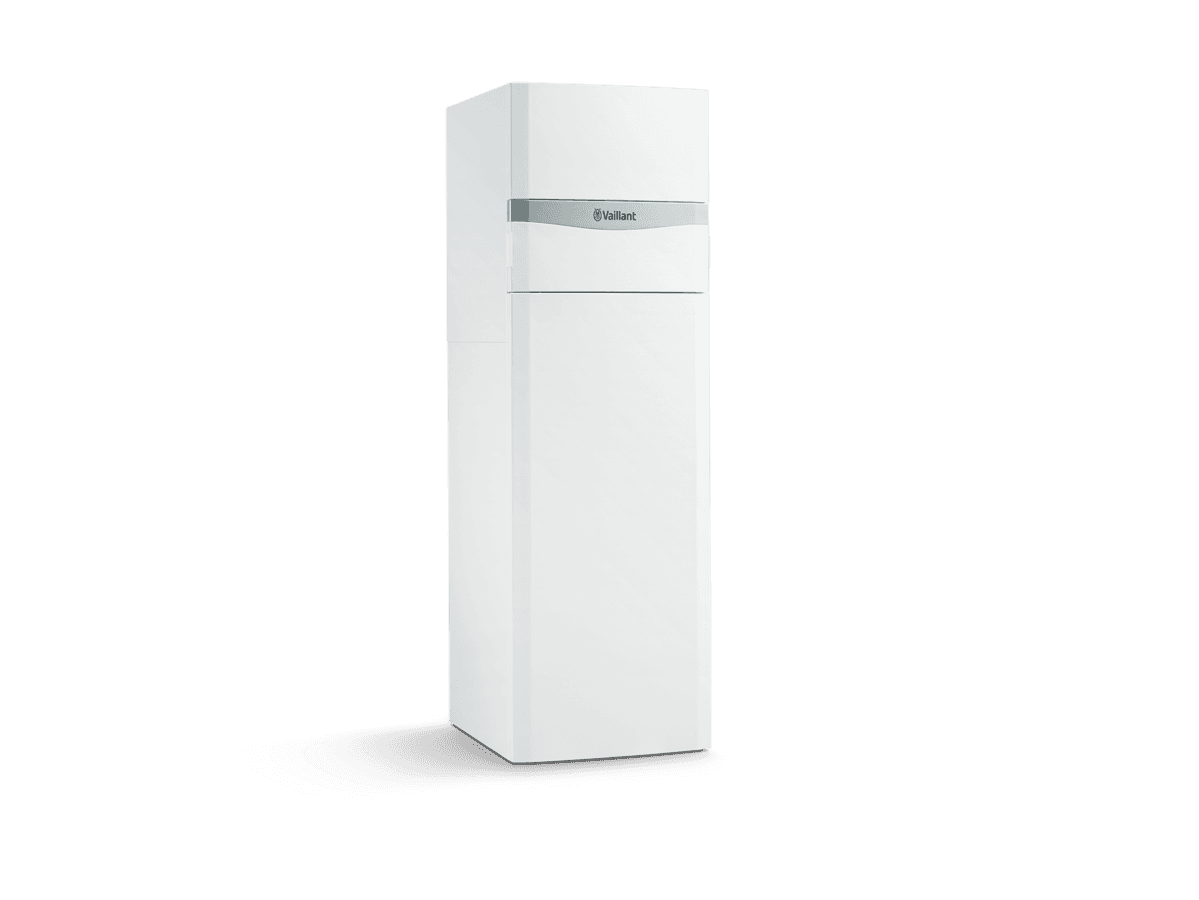

Fleksibilni izvor topline Dizalica topline + spremnik PTVflexoCOMPACT exclusive

Vrhunsko rješenje s integrisanim spremnikom tople vode za kućanstvo

Integrisani spremnik tople vode od 185 litara izrađen od visokokvalitetnog nehrđajućeg čelika
Funkcija aktivnog ili pasivnog
Posebno tih rad zahvaljujući Sound Safe sistemu
Lako se kombinuje s našim fotonaponskim sistemima
Internet modul za daljinski nadzor sistema grijanja

flexoCOMPACT exclusive objedinjuje visokoučinkovito grijanje i pouzdanu pripremu potrošne tople vode u jednom kompaktnom uređaju. Dizajnirana za rad s različitim izvorima toplote – uključujući zemlju, podzemne vode i vanjski zrak – predstavlja moderno i dugoročno rješenje za grijanje vašeg doma. Zahvaljujući visokoj energetskoj efikasnosti, pametnoj povezivosti i vrhunskom Vaillant kvalitetu, flexoCOMPACT exclusive pomaže u smanjenju potrošnje energije uz cjelogodišnju udobnost. Integrisani internetski modul omogućava vam da jednostavno pratite i upravljate sistemom grijanja putem aplikacije na pametnom telefonu, gdje god da se nalazite. Dostupna je u rasponu snage od 5 do 11 kW (B0/W35) i idealan je izbor za porodične kuće. Za dodatnu praktičnost, standardno je opremljena integrisanim spremnikom potrošne tople vode zapremine 185 litara, koji osigurava dovoljno tople vode za domaćinstvo do četiri člana. Ovakvo kompaktno rješenje „sve u jednom“ smanjuje zahtjeve za prostorom i instalacijom, a istovremeno pruža maksimalnu udobnost u izuzetno kompaktnom uređaju.

Pogodno za:

Grijanje
Topla voda
Hlađenje

Tehnički podaci

Pregled tehničkih specifikacija

flexoCOMPACT exclusive
VWF 58/4	VWF 58/4 230 V	VWF 88/4	VWF 88/4 230 V	VWF 118/4	VWF 118/4 230 V

ErP

Razred energetske učinkovitosti na grijanju 35º	Razred energetske učinkovitosti na grijanju 35º
Razred energetske učinkovitosti na grijanju 55º	Razred energetske učinkovitosti na grijanju 55º
ErP klasa energetske učinkovitosti za grijanje vode kombiniranim uređajima za grijanje	ErP klasa energetske učinkovitosti za grijanje vode kombiniranim uređajima za grijanje
ErP Seasonal Space Heating Energy Efficiency Low Temp (average)	ErP Seasonal Space Heating Energy Efficiency Low Temp (average)	184 %	176 %	202 %	167 %	201 %	183 %
ErP Seasonal Space Heating Energy Efficiency Medium Temp (average)	ErP Seasonal Space Heating Energy Efficiency Medium Temp (average)	131 %	128 %	147 %	129 %	142 %	136 %
ErP energetska učinkovitost pripreme tople vode	ErP energetska učinkovitost pripreme tople vode	118 %	127 %	110 %	113 %	112 %	126 %

flexoCOMPACT exclusive
VWF 58/4	VWF 58/4 230 V	VWF 88/4	VWF 88/4 230 V	VWF 118/4	VWF 118/4 230 V

Spremnik

Nazivni sadržaj spremnika	Nazivni sadržaj spremnika	171 l	171 l	171 l	171 l	171 l	171 l

izolacija i gubitak topline

Utrošak energije u pripravnosti (temperatura spremnika 53 °C)	Utrošak energije u pripravnosti (temperatura spremnika 53 °C)	0,86 kWh/24h	0,86 kWh/24h	-	0,86 kWh/24h	-	0,86 kWh/24h

električni priključak

Potrošnja električne energije (maks)	Potrošnja električne energije (maks)	11,5 kW	11,5 kW	12,8 kW	12,8 kW	14,1 kW	14,1 kW
Potrošnja električne energije za Elektro grijač (maks)	Potrošnja električne energije za Elektro grijač (maks)	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW	9,0 kW
Električni priključak od Elektro grijač	Električni priključak od Elektro grijač	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Sadržaj krug grijanja	Sadržaj krug grijanja	15,4 l	15,4 l	16,1 l	16,1 l	16,5 l	16,5 l
Sadržaj tekućina za prijenos topline	Sadržaj tekućina za prijenos topline	2,5 l	2,5 l	3,1 l	3,1 l	3,6 l	3,6 l

hidraulika

Pump Volume Flow (min)	Pump Volume Flow (min)	660 l/h	-	1.020 l/h	-	1.350 l/h	-
Pump Volume Flow / visina crpenja crpke na ΔT=8 K (maks)	Pump Volume Flow / visina crpenja crpke na ΔT=8 K (maks)	1.070 l/h / 690 mbar	-	1.510 l/h / 560 mbar	-	1.990 l/h / 530 mbar	-

priključci

priključne mjere grijanje (polazni vod, povratni vod)	priključne mjere grijanje (polazni vod, povratni vod)	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″
priključne mjere Izvor topline (polazni vod, povratni vod)	priključne mjere Izvor topline (polazni vod, povratni vod)	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″	G 1 ½″
priključne mjere krug spremnika PTV, Potrošna topla voda	priključne mjere krug spremnika PTV, Potrošna topla voda	G ¾″	G ¾″	G ¾″	G ¾″	G ¾″	G ¾″
priključne mjere Cirkulacija	priključne mjere Cirkulacija	G ¾″	-	-	-	-	-
cijev Cirkulacija	cijev Cirkulacija	-	G ¾″	G ¾″	G ¾″	G ¾″	G ¾″

dimenzija

Visina / širina / dubina	Visina / širina / dubina	1.868 mm / 595 mm / 720 mm	1.868 mm / 595 mm / 720 mm	1.868 mm / 595 mm / 720 mm	1.868 mm / 595 mm / 720 mm	1.868 mm / 595 mm / 720 mm	1.868 mm / 595 mm / 720 mm
Težina (neto težina)	Težina (neto težina)	212 kg	212 kg	227 kg	227 kg	234 kg	234 kg
težina, spreman za rad	težina, spreman za rad	401 kg	401 kg	417 kg	417 kg	425 kg	425 kg

ograničenja

Temperatura polaznog voda (pogon grijanja) (min - maks)	Temperatura polaznog voda (pogon grijanja) (min - maks)	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C	25 - 75 °C
Dopušteni radni tlak Izvor topline (maks)	Dopušteni radni tlak Izvor topline (maks)	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar
Dopušteni radni tlak Krug grijanja (maks)	Dopušteni radni tlak Krug grijanja (maks)	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar	3,0 bar
Startna stuja dizalica topline (sa limitatorom)	Startna stuja dizalica topline (sa limitatorom)	15,0 A	15,0 A	19,0 A	19,0 A	22,0 A	22,0 A
Current Consumption dizalica topline	Current Consumption dizalica topline	20,2 A	20,2 A	21,2 A	21,2 A	24,4 A	24,4 A
volumen prostorije za postavljanje (acc. to EN 378) (min)	volumen prostorije za postavljanje (acc. to EN 378) (min)	3,41 m³	3,41 m³	5,45 m³	5,45 m³	5,68 m³	5,68 m³

flexoCOMPACT exclusive
VWF 58/4	VWF 58/4 230 V	VWF 88/4	VWF 88/4 230 V	VWF 118/4	VWF 118/4 230 V

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W35	5,28 kW / 1,20 kW / 4,41	5,28 kW / 1,20 kW / 4,41	8,82 kW / 1,82 kW / 4,84	8,82 kW / 1,82 kW / 4,84	11,18 kW / 2,34 kW / 4,77	11,18 kW / 2,34 kW / 4,77
Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for B0/W55	5,34 kW / 1,85 kW / 2,89	5,34 kW / 1,85 kW / 2,89	8,94 kW / 2,78 kW / 3,22	8,94 kW / 2,78 kW / 3,22	11,33 kW / 3,66 kW / 3,10	11,33 kW / 3,66 kW / 3,10

električni priključak

Electrical Connection Type	Electrical Connection Type	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak	kabelski priključak
Potrošnja električne energije za crpka za grijanje for B0/W35 s 3 K Širenje	Potrošnja električne energije za crpka za grijanje for B0/W35 s 3 K Širenje	25 W	25 W	30 W	30 W	45 W	45 W
Potrošnja električne energije za crpka za rasolinu for B0/W35	Potrošnja električne energije za crpka za rasolinu for B0/W35	44 W	44 W	62 W	62 W	64 W	64 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,10 t	3,10 t	5,01 t	5,01 t	5,22 t	5,22 t
količina rashladnog sredstva	količina rashladnog sredstva	1,50 kg	1,50 kg	2,40 kg	2,40 kg	2,50 kg	2,50 kg

hidraulika

strujanje mase crpke od grijanje s 5 K Širenje	strujanje mase crpke od grijanje s 5 K Širenje	920 l/h	920 l/h	1.530 l/h	1.530 l/h	1.920 l/h	1.920 l/h
strujanje mase crpke od Izvor topline for B0/W35 s 3 K Širenje	strujanje mase crpke od Izvor topline for B0/W35 s 3 K Širenje	1.290 l/h	1.290 l/h	2.320 l/h	2.320 l/h	3.000 l/h	3.000 l/h

emisija buke

Vrijednost razine zvuka na B0/W35	Vrijednost razine zvuka na B0/W35	42 dB(A)	42 dB(A)	43,0 dB(A)	43,0 dB(A)	43,0 dB(A)	43,0 dB(A)
Vrijednost razine zvuka na B0/W55	Vrijednost razine zvuka na B0/W55	43,4 dB(A)	43,4 dB(A)	46,6 dB(A)	46,6 dB(A)	46,0 dB(A)	46,0 dB(A)

flexoCOMPACT exclusive
VWF 58/4	VWF 58/4 230 V	VWF 88/4	VWF 88/4 230 V	VWF 118/4	VWF 118/4 230 V

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for A2/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A2/W35	5,63 kW / 1,36 kW / 4,14	5,63 kW / 1,36 kW / 4,14	7,79 kW / 1,99 kW / 3,91	7,79 kW / 1,99 kW / 3,91	10,27 kW / 2,68 kW / 3,83	10,27 kW / 2,68 kW / 3,83
Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W35	6,16 kW / 1,31 kW / 4,69	6,16 kW / 1,31 kW / 4,69	8,74 kW / 1,91 kW / 4,58	8,74 kW / 1,91 kW / 4,58	11,45 kW / 2,50 kW / 4,58	11,45 kW / 2,50 kW / 4,58
Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for A7/W55	6,09 kW / 1,97 kW / 3,09	6,09 kW / 1,97 kW / 3,09	9,45 kW / 2,95 kW / 3,21	9,45 kW / 2,95 kW / 3,21	12,20 kW / 3,84 kW / 3,17	12,20 kW / 3,84 kW / 3,17
Učinak hlađenja / potrošnja struje / EER faktor hlađenja for A35/W18	Učinak hlađenja / potrošnja struje / EER faktor hlađenja for A35/W18	6,53 kW / 1,59 kW / 4,12	6,53 kW / 1,59 kW / 4,12	8,52 kW / 2,73 kW / 3,12	8,52 kW / 2,73 kW / 3,12	12,02 kW / 3,67 kW / 3,28	12,02 kW / 3,67 kW / 3,28

električni priključak

Potrošnja električne energije za crpka za grijanje for A7/W35 s 5 K Širenje	Potrošnja električne energije za crpka za grijanje for A7/W35 s 5 K Širenje	28 W	28 W	36 W	36 W	50 W	50 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,10 t	3,10 t	5,01 t	5,01 t	5,22 t	5,22 t
količina rashladnog sredstva	količina rashladnog sredstva	1,50 kg	1,50 kg	2,40 kg	2,40 kg	2,50 kg	2,50 kg

hidraulika

strujanje mase crpke od Izvor topline	strujanje mase crpke od Izvor topline	1.070 l/h	1.070 l/h	1.510 l/h	1.510 l/h	1.990 l/h	1.990 l/h

emisija buke

Vrijednost razine zvuka na A7/W35	Vrijednost razine zvuka na A7/W35	41,3 dB(A)	41,3 dB(A)	43,2 dB(A)	43,2 dB(A)	42,5 dB(A)	42,5 dB(A)
Vrijednost razine zvuka na A7/W55	Vrijednost razine zvuka na A7/W55	44,1 dB(A)	44,1 dB(A)	47,4 dB(A)	47,4 dB(A)	46,6 dB(A)	46,6 dB(A)

flexoCOMPACT exclusive
VWF 58/4	VWF 58/4 230 V	VWF 88/4	VWF 88/4 230 V	VWF 118/4	VWF 118/4 230 V

učin i stupan iskoristivosti

Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W35	Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W35	6,32 kW / 1,35 kW / 4,70	6,32 kW / 1,35 kW / 4,70	9,94 kW / 1,92 kW / 5,17	9,94 kW / 1,92 kW / 5,17	12,88 kW / 2,47 kW / 5,22	12,88 kW / 2,47 kW / 5,22
Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W55	Nazivni učin / potrošnja struje / COP faktor grijanja for W10/W55	6,23 kW / 2,12 kW / 2,94	6,23 kW / 2,12 kW / 2,94	10,28 kW / 2,96 kW / 3,47	10,28 kW / 2,96 kW / 3,47	13,22 kW / 3,93 kW / 3,36	13,22 kW / 3,93 kW / 3,36

električni priključak

Potrošnja električne energije za crpka za grijanje for W10/W35 s 5 K Širenje	Potrošnja električne energije za crpka za grijanje for W10/W35 s 5 K Širenje	35 W	35 W	45 W	45 W	55 W	55 W
Električni priključak od dizalice topline	Električni priključak od dizalice topline	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)	400 V (50 Hz)
tip osigurača	tip osigurača	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A	3x25 A

Rashladno sredstvo

Rashladno sredstvo	Rashladno sredstvo	R410a	R410a	R410a	R410a	R410a	R410a
GWP	GWP	2.088	2.088	2.088	2.088	2.088	2.088
Ekvivalent CO₂	Ekvivalent CO₂	3,10 t	3,10 t	5,01 t	5,01 t	5,22 t	5,22 t
količina rashladnog sredstva	količina rashladnog sredstva	1,50 kg	1,50 kg	2,40 kg	2,40 kg	2,50 kg	2,50 kg
